TTL

　　早期的顯示器和小尺寸液晶電視，屏線接口是TTL。TTL原意是晶體管-晶體管邏輯，好拗口的名稱，指的是簡單高低電平邏輯電路。

　　『TTL屏線』

　　TTL器件輸出低于0.8V就認為是低電平“0”，高于2.4V就認為是高電平“1”。這種傳輸方式無需電路驅動，非常容易設計，在電路信號傳輸領域應用廣泛。

　　但是隨著電視分辨率的增加，電視尺寸變大，屏線需要傳輸?shù)臄?shù)據量以及距離變長。TTL抗電磁干擾能力弱，當信號分辨率大于【800X600】時，傳輸?shù)膸挊O限就無法滿足了。這類屏線只有在17寸以下的老式液晶電視和顯示器中才會看到。

　　另外，TTL多路數據信號采用排線的方式來傳送，整個排線數量達幾十路，不但連接不便，而且不適合超薄化的趨勢。隨著技術的發展，逐漸被后來的LVDS接口替代。

　　LVDS

　　LVDS是一種低壓差分信號接口， 它是美國NS公司專門為克服TTL傳輸功耗大、電磁干擾嚴重等缺點而研制的傳輸方式。

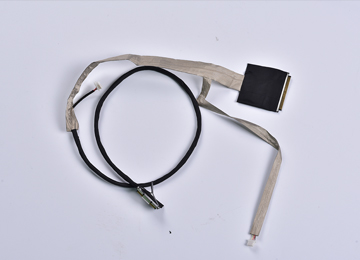

　　『LVDS屏線』

　　LVDS接口是利用低電壓擺幅在兩條線上進行差分?jǐn)?shù)據的傳輸，能夠極大解決電磁干擾的問題。

　　目前市面上的電視機，從15寸【1024 x 768】分辨率，到55寸【1920 x 1080】分辨率的屏，幾乎都采用LVDS信號傳輸。

　　然而，隨著屏幕分辨率的增加，當分辨率達到4K級別【3840 x 2160】，信號的時鐘頻率是【1920 x 1080】分辨率信號的4倍，LVDS就無法滿足傳輸要求了。

　　V-BY-ONE

　　V-BY-ONE是由日本賽恩公司開發的新傳輸接口標準，采用CDR技術改善電磁干擾和誤碼率，傳輸能達到3.75Gbps的數據率。市面上的4K電視，基本都采用這種接口。

　　『V-BY-ONE屏線』

　　當然，除了以上的三種屏線接口，還有其他不常見的接口類型，比如 RSDS， TMDS， DP，TCON等等，篇幅有限，這里不做介紹。

　　FAQ   連接線加工，煙臺線束加工，威海線束加工

　　問：怎么通過TTL屏線測量信號是否正常?

　　答：TTL接口定義如下圖

　　『TTL接口定義』

　　測量電源VCC是否為3.3V或者5V;

　　檢查GND是否連通;

　　有條件的情況，用示波器測量Hsync和Vsync的頻率是否和信號一致。

　　『信號參數』

　　問：怎么通過LVDS屏線測量信號是否正常?

　　答：參考如下LVDS線序定義

　　『LVDS接口定義』

　　測量電源VCC是否為5V或者12V;

　　檢查GND是否連通;

　　測量每組藍白信號是否是100歐姆左右;

　　有條件的情況，用示波器測量RXO C+ C-時鐘頻率是否和信號一致。

　　『信號參數』

　　問：V-BY-ONE信號常見問題有哪些?

　　答：V-BY-ONE的線材基本都是統一的50針排線，極少出現接線錯誤的問題。常見的現象是單區和雙區接口沒有正確匹配，以及屏線過長導致干擾。

　　『V-BY-ONE屏線接口』

　　(1)單區和雙區匹配錯誤問題。雙區屏給錯了配置，畫面會左右對稱顯示;單區屏給錯了配置，畫面會放大，字符圖像出現錯位。

　　『雙區屏，錯用了單驅的主板或軟件』

　　『?jiǎn)螀^(qū)屏，錯用了雙區的主板或軟件』

　　CVTE公司的MS638，HV620方案主板可以直接通過改軟件調單雙區配置。HV510，HV530型號主板則需要正確匹配對應的單雙區接口主板，或者通過加一塊雙區轉單區的信號板解決。

　　『信號轉接板』

　　(2)屏線過長導致的干擾
