不管是設計一款新車型，還是在原有車輛基礎上進行電氣設備的增加，一般都會涉及線束的增加或優化。

　　首先我們要明白，汽車電氣設備的特點是：低壓直流，單線制，負極搭鐵。當然，能進行汽車線束優化設計的，都是一些對電氣和汽車相當專業的人員進行了，市場上的汽車裝飾美容店，大多都是能用就是正常，保險跳了、線束燒了、設備冒煙了就換種接法，換個設備。這不算是專業，當然也不是瞎搞，算是業余的專業人士了。


　　我們本次主要探究線束的排布和線束的線徑選擇優化，在實現功能的基礎上，如何做到穩定、節省材料、便于安裝等。這里就不以實車線束來探究了，我們選擇幾個元件和相對位置進行。因為不管是造車還是改裝，若是從功能實現上來說，只要有開關、電源、導線、負載，再確定各自的相互位置，使用導線將元件依據規則進行連接即可。我們假設需要增加兩個燈泡，同時需要兩個開關分開控制。材料如下?！　?/p>

　　元件如下

電源	電壓12-14V	電池容量90Ah
開關S1、S2	電壓250VAC/DC	電流15A
燈L1	電壓14V	功率5W
燈L2	電壓14V	功率21W
導線	電壓500VAC	材質多芯銅

　　依據上表及，繪制電路線束簡圖。連接線加工

　　從圖中可以看出，總共使用導線34.4米，且不論成本等因素，這么布線，功能實現上肯定是沒有問題的。這也是大多數業余人員或者修理廠增加線束時的操作方法，不管什么電壓電流功率，感覺上可靠就這么用，布線上也是直來直去，當然，大多數時候，采用的導線都是比較粗的，所以很少出現過載燒壞的情況，新聞上所出現的哪些，屬于極少數接線不當或功率過大導致的線束過熱，造成車輛起火。這就要求我們在設計線束時，不能僅僅考慮功能的實現，還應考慮現實環境的其他因素，尤其是電流和溫度，當然也不能因為怕起火，就能粗就粗，這么做，除了顯示出設計人員的水平很菜，還表現出對車輛成本把控的失控。對線束不了解，后期再在線束上增加部件或更換新元件，就更加手足無措。為車輛的安全埋下隱患。

　　布線大致走線有了，接著就是對走線位置方向一致的，功能相同的進行合并，減少線束中線的數量，節約成本的同時，增加穩定性，從圖中可以看出，正極供電線一部分出現了重合，接地線也有一部分重合了。一但涉及到并線，就需要考慮原有線束的電流了，以確定新線需要多大的直徑，合適的同時防止過載。接下來計算下L1、L2的電流大小。燈泡為純阻性負載，P=IU，電路中若有其他元件，如感性負載，請注意參看負載銘牌。

　　L1：

　　當電壓為14V時，I1=5W/14V=0.357A。

　　L2：

　　當電壓為14V時，I2=21W/14V=1.500A。

　　考慮到蓄電池供電的情況，會出現12V供電，計算當電壓為12V時，L1、L2的電流。

　　R1=142/5=39.2歐姆，

　　R2=142/21=9.3歐姆。

　　I1’=12/39.2=0.306A，

　　I2’=12/9.3=1.286A。

　　電壓下降時，電流也變小了，此處我們只考慮電流最大的情況，則各線束上的電流為：

　　001A-002-000A電流為0.357A

　　001B-003-000B電流為1.500A

　　001、000電流為1.875A

　　接下來我們需要對線束的線徑做下優化，電流知道了，那么電線到底會不會超載，需要一個具體的量去衡量，而不是靠感覺和經驗。

　　在銅線中，截面積2.5平方毫米以下的，載流量一般取導線截面積的9倍。

　　同樣不是所有線徑都可以用的，行業對銅線有相應的規則，就像我們?nèi)∮秒娮枰粯?，你要使用一個1.1K的電阻，就得1K加100歐的方式，銅線的截面積也有相應的規則，除非你定制，考慮成本，使用標準就可以。

截面積mm2	0.5	0.75	1.0	1.5	2.0
電流A	4.5	6.75	9	13.5	18

　　這些電流都是經常使用時的載流量，實際可以短時間超載。依據載流量，選擇導線后，電路圖優化如下圖4，因為汽車均是單線制，車身屬于鋼鐵金屬結構，作為電源系統的負極，所以負載可以選擇就近搭鐵。

　　至此，線束滿足了基本供電需求，同時線束也完成了優化，但是實際使用中，還應考慮使用環境的溫度變化、線束承受的拉力、線束的走向及布置形式、環境的濕度、周圍電磁場的影響等，為了避免這些因素的作用，在一般負載線路中，會留有1倍到1.5倍的余量，避免線束發熱或其他異常。

　　此處按1.5倍余量進行。

　　001A-002-000A電流為0.8925A，

　　001B-003-000B電流為3.75A，

　　001、000電流為4.6875A，

　　線束也不能與之前匹配了，重新優化線束后

　　001A-002-000A電流為0.8925A，線徑0.5，長度11米

　　001B-003-000B電流為3.75A，線徑1.0，長度8.2米

　　001電流為4.6875A，線徑1.0，長度2.3米

　　000電流為4.6875A，線徑1.0，長度0.1米

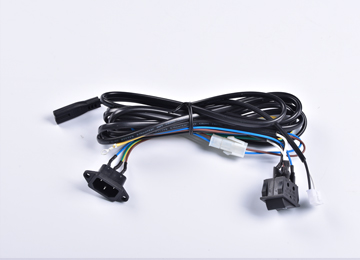

　　原理上，已經結束，接著就是需要測繪線束的線束圖了，這包含了使用什么樣的插件，使用什么線束包覆材料，使用什么樣的接頭等等，還有工藝要求等。這些相關的規定組合到一起，才會組成一根線束的成品，最后制造完成，進行電氣導通測試即可算是合格了。
