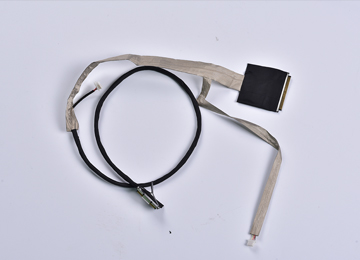

一、線束是由電線，密封件，盲拴，導管(pvc、波紋管等)，卡扣，膠帶，接插器(護套)，接插件(端子)，雙絞線等組成，是車輛電器元件的橋梁。 

　　1. 導線(QVR-0.75R)

　　2. 密封件(在發動機機艙內的護套必須用呆防水結構的護套，用密封件把端子與外界隔開。)


　　3.盲拴(用于塞在接插器上未插導線的插孔。起密封作用)

　　4.pvc管 (其柔軟和抗彎曲變形性好，但耐溫性不高，一般在80攝氏度以下，用于線束拐彎的分支處，以便導線圓滑過渡。) 

　　5.波紋管(特點：有較好的耐磨性，耐高溫，阻燃性。耐溫范圍：-40至150攝氏度之間。所以線束包扎中一般占到60%左右)

　　6.卡口(用于將線束固定于汽車)

　　7.膠帶(用于包扎線束表面)煙臺線束加工

　　8. 接插器(護套)：接插件(端子)機械性，

　　護套：DJ7021-6.3-11;端子：DJ611-6.3耐腐蝕，耐鹽，DJ代表產品代號，國標

　　9.雙絞線和屏蔽線：主要是用來傳輸模擬信號或數字信號，同時抵御外界電磁波的干擾(熱電已受到干擾)

　　二、線束制作流程

　　1.下料：按工藝卡指示長度切斷電線，在電線兩端開剝口(剝頭長度根據不同線徑、端子型號等而定)

　　2.分裝：為壓接做準備

　　3.壓接(這道工序是最重要)

　　4.組裝、總裝

　　5.電檢

　　6.外檢

　　外檢的工作就是檢驗電線束尺寸，外觀等是否合格。

　　7.入庫
